Cavu Aipu EIA RS-485 LSZH Sistema di automatizazione di cumunicazione di dati Cavu à coppie di torsione

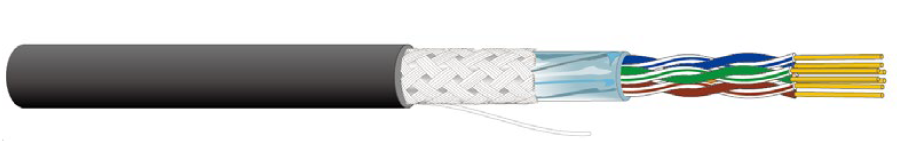

Custruzzioni
1. Cunduttore: Filu di rame stagnatu intrecciatu
2. Isulazione: S-PE, S-FPE
3. Cablaggio: Disposizione di coppie intrecciate
4. Schermatu: Schermatu individualmente (Opzionale)
Nastru Al-PET cù filu di drenaggiu di rame stagnatu
Schermu intrecciatu in filu di rame stagnatu
Nastro Al-PET è intrecciatu di rame stagnatu
5. Lettiera per cavi armati (induve applicabile):
Polietilene (PE)
PVC
6. Armatura (induve applicabile): Filu d'acciaiu galvanizatu
7. Rivestimentu: PVC/LSZH

Applicazione
Per i sistemi di cumunicazione di dati è di automatizazione, da microprocessore à dispusitivu, ecc.


Dettagli di u produttu

Etichette di u produttu

Applicazione
Per i sistemi di cumunicazione di dati è di automatizazione, da microprocessore à dispusitivu, ecc.
»» Temperatura d'installazione: Sopra à 0°C
»»Temperatura di funziunamentu: -15°C ~ 65°C
Custruzzioni

1. Cunduttore: Intrecciatu StagnatuFilu di rame
2. Isulazione: S-PE, S-FPE
3. Cablaggio: Disposizione di coppie intrecciate
4. Schermatu: Schermatu individualmente (Opzionale)
Nastru Al-PET cù filu di drenaggiu di rame stagnatu
In stagnuFilu di rameSchermu intrecciatu
Nastro Al-PET è intrecciatu di rame stagnatu

5. Lettiera per cavi armati (induve applicabile):Polietilene (PE)
PVC
6. Armatura (induve applicabile): Filu d'acciaiu galvanizatu
7. Rivestimentu: PVC/LSZH

Norme di Riferimentu
»» TIA/EIA-485
»» BS EN 50288-7
»» BS EN 60228
»» BS EN 50290
»» Direttive RoHS

Identificazione di l'isolamentu

1P: Biancu, Blu 3P: Biancu, Verde
2P: Biancu, Giallu 4P: Biancu, Marrone

Prestazione elettrica

Tensione di funziunamentu: 300V
Impedenza caratteristica: 120 Ω ± 15 Ω
Velocità di Propagazione S-FPE: 78%, SPE: 66%
Cunduttore DCR
57,0 Ω/km (Max. à 20°C) per 22AWG
91,80 Ω/km (Max. à 20°C) per 24AWG





Cuntattateci per ottene u catalogu di i prudutti
